Sie waren mal sehr teuer, sind in die Jahre gekommen und doch werden sie noch immer wieder gebraucht, will man auf archivierte Videos zurückgreifen. Was tun, wenn der Recorder "Fehler 069" anzeigt? Man möchte eine Digibeta Kassette überspielen und schaltet den Recorder ein und das Gerät lässt sich nicht bedienen und zeigt nur den Errorcode 069 an. Was bedeutet das? Totalschaden oder vielleicht auch nur eine kleinere Reparatur? Immerhin verfügt das Gerät über eine Selbstdiagnose Funktion, die es erlaubt an Hand der Fehlercodes den Fehler einzugrenzen oder auch eindeutig zu identifizieren.
Platinenverwirrung
In unserem Fall ist der Sony Digi-Beta Player DVW 552 betroffen, sucht man im Service Manual wird einem klar, was der Error-Code besagen möchte: ERROR-96 SY NV-RAM ERROR. Gemeint ist damit ein Bauteil, was etwa alle 7 bis 10 Jahre ersetzt werden muss. Dieser Baustein und die integrierte Batterie sind entscheidend für die Speicherung von Systemeinstellungen, Kalender-/Uhrzeitdaten und ID-Codes. Sucht man im Internet, wird vereinzelt darauf verwiesen, dass dieser RAM Baustein auf der Platine (FP-133 board) zu finden sei und einfach durch ausstecken und auswechseln erneuert werden kann. Das macht doch Hoffnung, ist aber leider Blödsinn, weil diese Platine gibt es gar nicht in dem fraglichen Recorder.

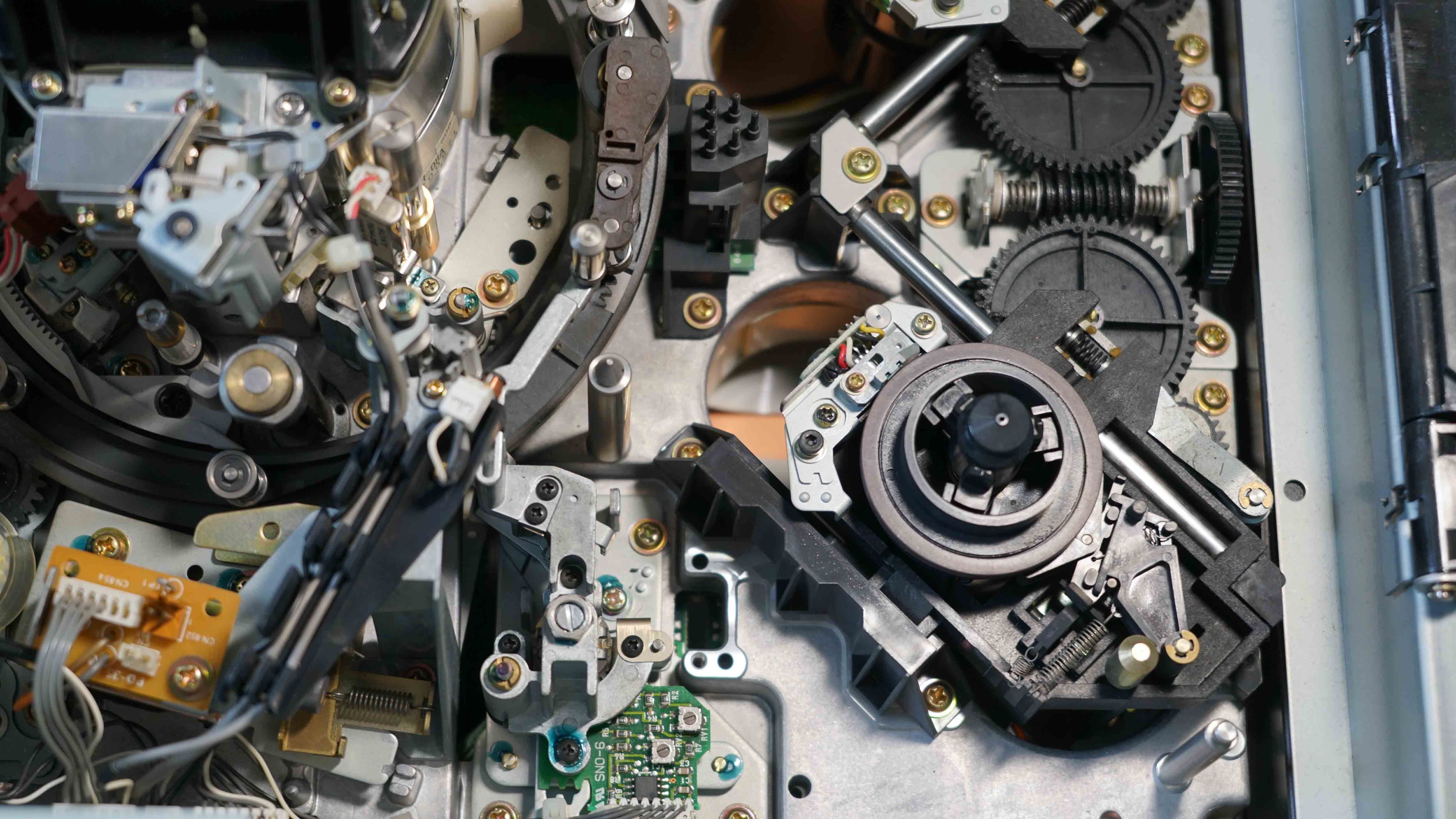

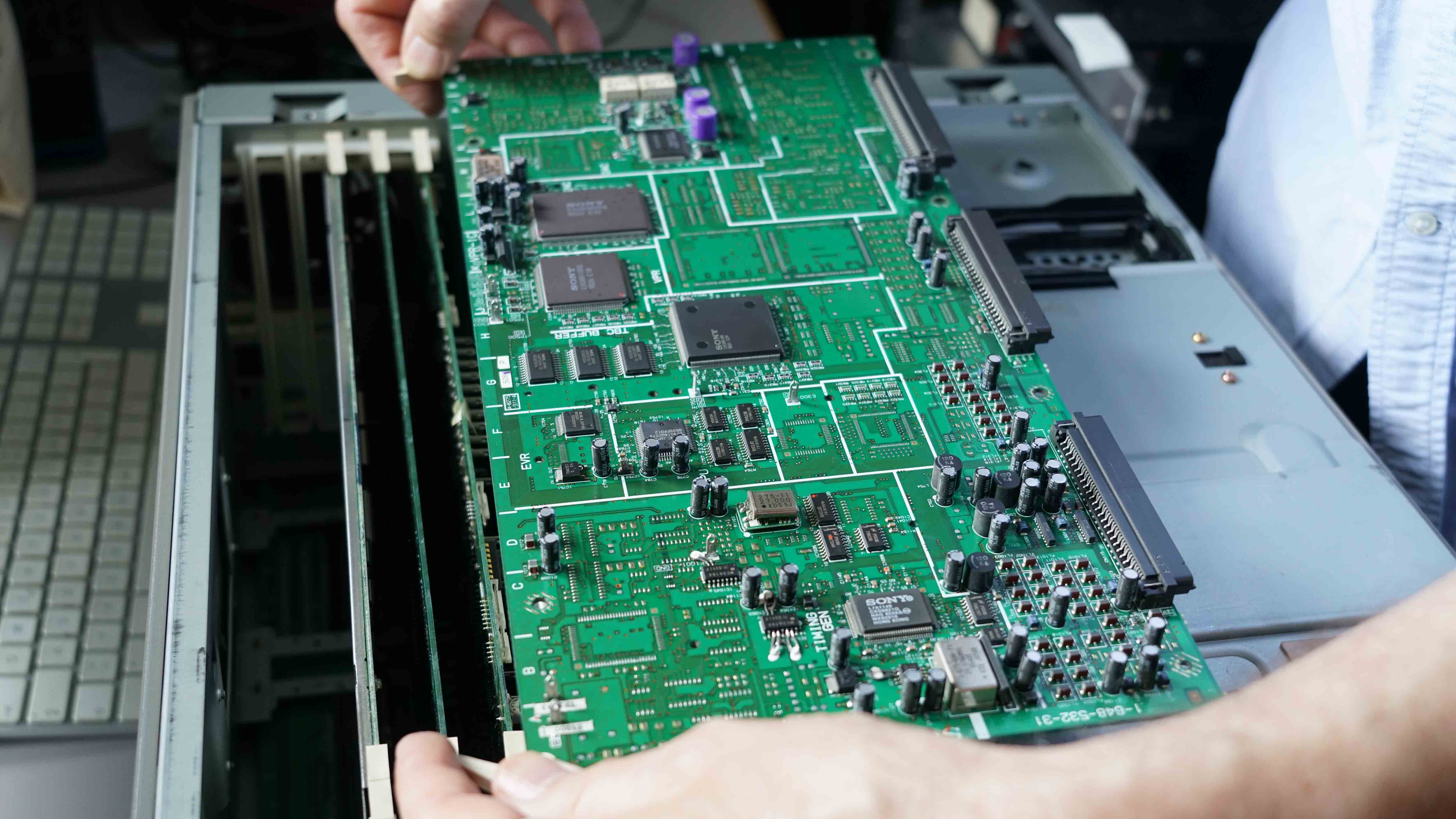

Tiefere Recherchen ergeben dann, dass das betroffene Bauteil sich stattdessen auf der Platine SS 52 befindet, die gibt es wirklich, man kann die obere Gehäuseabdeckung abnehmen und dann befindet sich diese Platine wenn man von Vorne oben auf das offene Gehäuse schaut, links in dem Platinenschacht ganz rechts außen.
Bauteilsuche

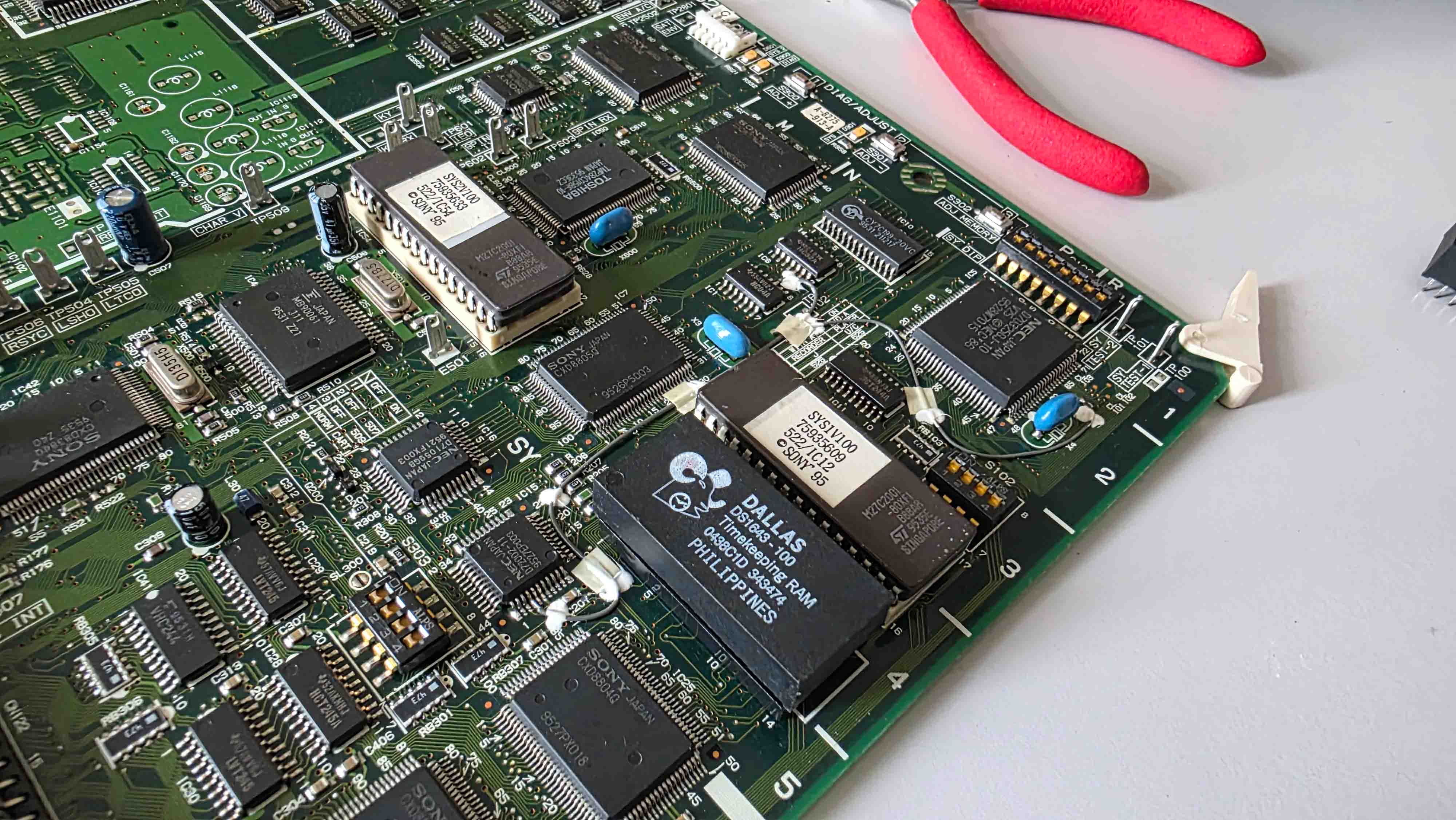

Nun gilt es, herauszufinden, welches Bauteil denn betroffen ist. Auch hier hilft das Service Manual weiter, das betreffende IC ist das IC 13 auf der Platine und dieses befindet sich auf dem Koordinaten P 5. Die Platinen haben nämlich zum leichteren Finden oben Buchstaben und seitlich Zahlen. Und siehe, in dem Bereich P 5 befindet sich tatsächlich ein Bauteil, welches für die Zeituhrspeicherung zuständig ist: DS1643-150 ist die Bezeichnung und es ist ein RAM mit integrierter Uhr und Batterie. Der Dallas DS1643-150 ist ein integrierter NVRAM-Baustein (non-volatile RAM) mit integrierter Lithiumbatterie und RTC (Real Time Clock). Er besitzt eine DIP-28 (Dual Inline Package) Architektur.
Wenn man sich auf die Suche nach einem Ersatz macht, finden sich diverse Alternativen, bei denen allerdings die letzte Zahl, in unserem Fall die 150 nicht übereinstimmt. Dies ist aber kein Problem, denn die 150 bezieht sich nur auf die Zugriffsgeschwindigkeit und die ist mit 150 Millisekunden recht langsam. Neuere Bausteine schaffen das in 100 oder 70 Millisekunden und haben deshalb die 70 oder die 100 hinten stehen, sind aber vollständig kompatibel.
Austausch
Weshalb Sony solch ein Bauteil mit Batteriefunktion, welches alle 7 bis 10 Jahre wenn diese entleert ist, ausgetauscht werden muss, fest auf die Platine verlötet hat, lässt sich nicht wirklich mit gesundem Menschenverstand erklären.

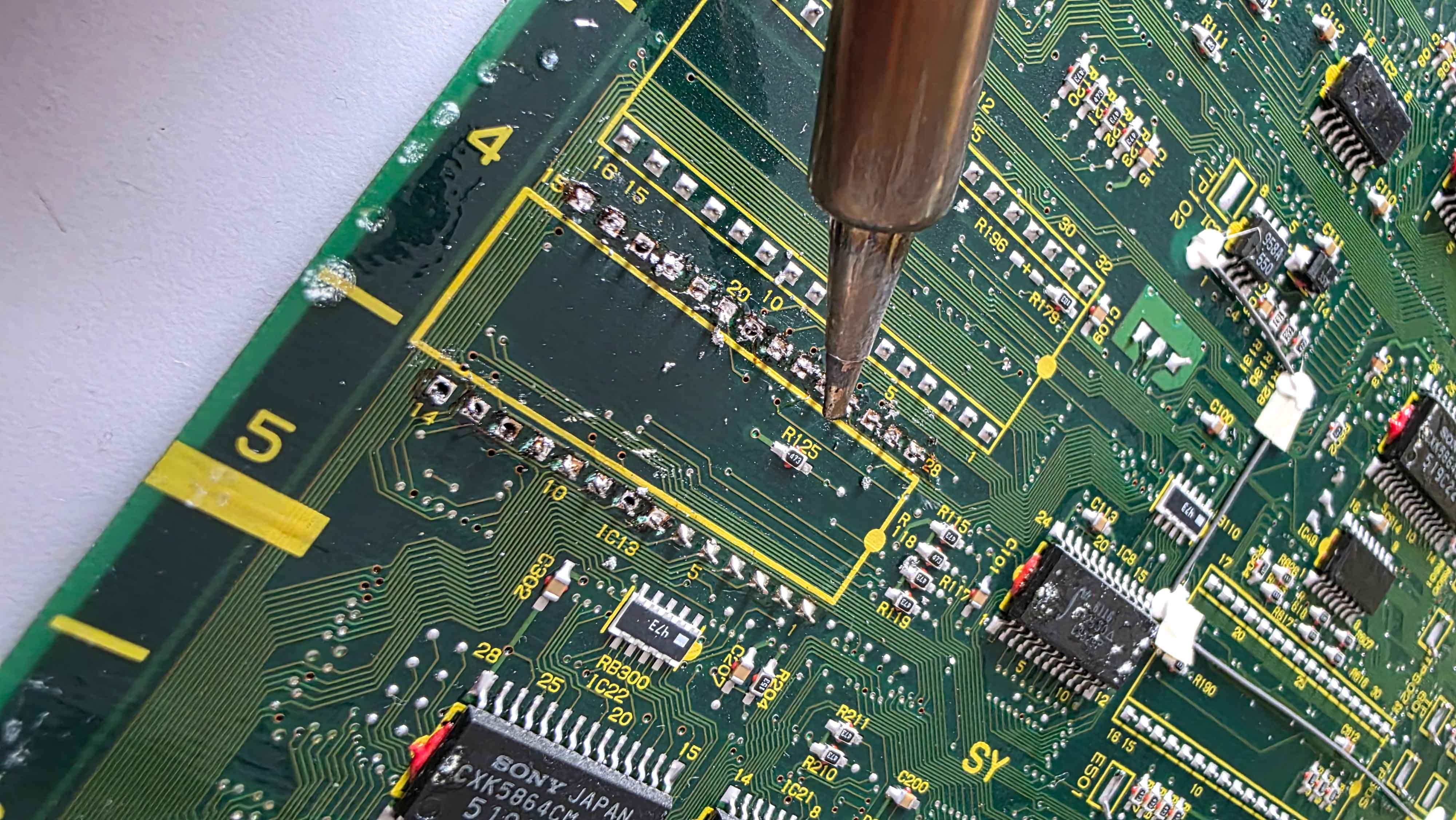

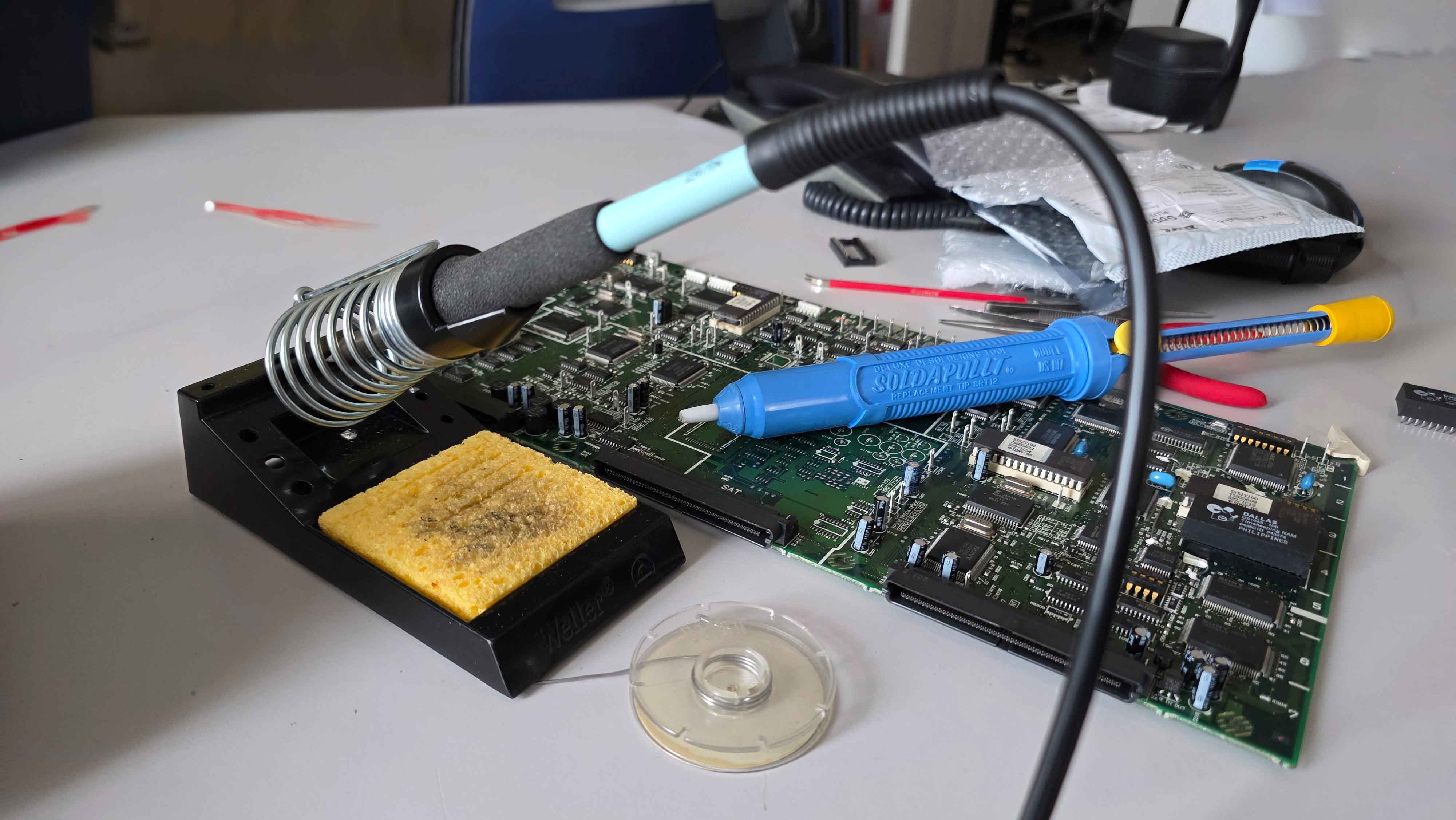

Für die Reparatur sollte man ein wenig Löterfahrung haben. Fest steht,- man muss das Teil auslöten, dafür braucht es einen regelbaren Lötkolben den man auf über 400 Grad erhitzen kann und eine hervorragende Entlötsaugpumpe. Letztere ist so wichtig, weil möglichst das gesamte mit dem Lötkolben Pin für Pin erhitzte und verflüssigte alte Lötzinn erst einmal aufgesaugt werden muss. Diese muss für jeden Entlötvorgang neu aufgezogen/gespann werden um ein möglichst starkes Vakuum zu erzeugen. Ist das Lötzinn flüssig muss man die Spitze der Pumpe direkt daran halten und den Auslösknopf drücken. Dann wird das Lötzinn eingesogen.
Zum Glück sind es noch normale und nicht extrem miniaturisierte Pins und,- man sollte auf jeden Fall gleich ein wenig Zukunftssicherheit schaffen und dem Baustein einen IC-Socken spendieren. Hätte Sony das gleich gemacht und sich nicht die 15 Cent Kosten für so eine IC-Fassung gespart, wäre die Reparatur eine Sache von wenigen Minuten. Die Fassung nennt sich DIP 28, - aber vorsicht man benötigt die breite Variante. Beim Auslöten muss man seinen regelbaren Lötkolben gerade nur so temperieren, dass das Lötzinn sich verflüssigt, um nicht zu heiß zu entlöten.
Um das IC dann zu entnehmen, ist ein kleines Helbwerkzeug hilfreich. Vorher sollte man die einzelnen Pins auf der Unterseite noch einmal überprüfen ob sie auch wirklich frei und beweglich sind. Dabei kann eine kleine Zange helfen. Danach sollte man die Platine mit einem kleinen Borstenpinsel von Lötzinn Resten befreien. Anschließend den Ersatz-Sockel einsetzen, einlöten und das neue Bauteil einsetzen. Wenn es dann in 6 Jahren wieder keine Spannung mehr liefert kann man es ohne Lötarbeiten einfach auswechseln.
IC Sockel und IC kann man online bestellen, das IC ist ein sogenannter Timekeeping RAM, da man die Teile aus Asien beziehen muss, dauert es unter Umständen einige Wochen, bis sie eintreffen.
Uhrzeit eingeben

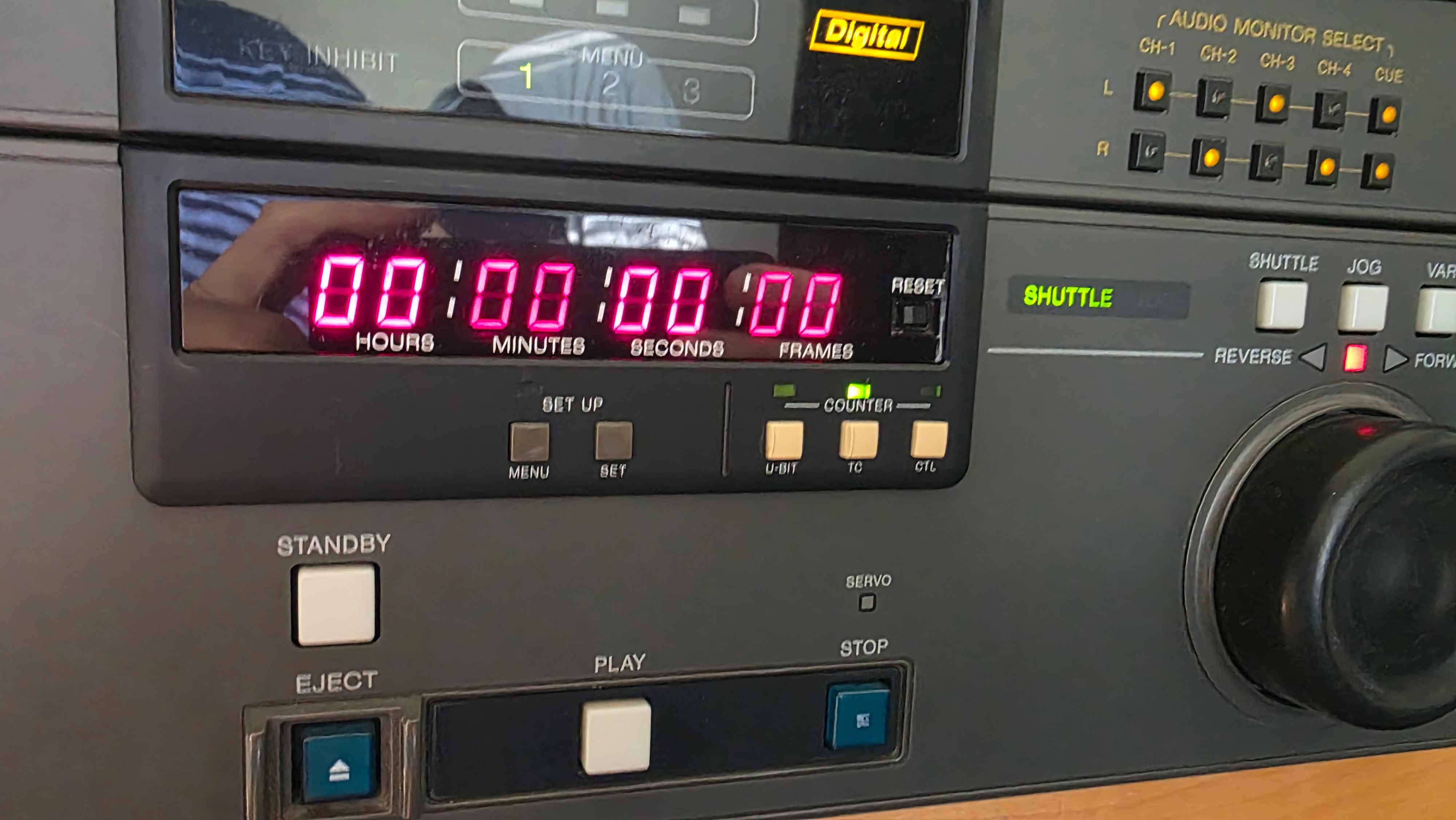

Anschließend kann man das Gerät wieder hochfahren, muss allerdings wieder die Uhr-Einstellungen neu eingeben, falls einem das wichtig ist. Wer wie wir, nur alte Digi-Beta Bänder abspielen möchte, also keinen Schnitt oder Ähnliches mit dem alten SD Gerät ausführen will, braucht auch die Uhr nicht zu stellen. Wer es trotzdem perfekt einrichten möchte, kann das im Setup-Menü neu konfigurieren. ID-Code-Daten eingeben (siehe Setup-Menü ITEM-603). Datum und Uhrzeit einstellen (siehe Abschnitt 3-4-3 auf Seite 23 im Handbuch) Das Handbuch findet Ihr unter: https://pro.sony/s3/cms-static-content/operation-manual/3800514031.pdf
