Verteiler

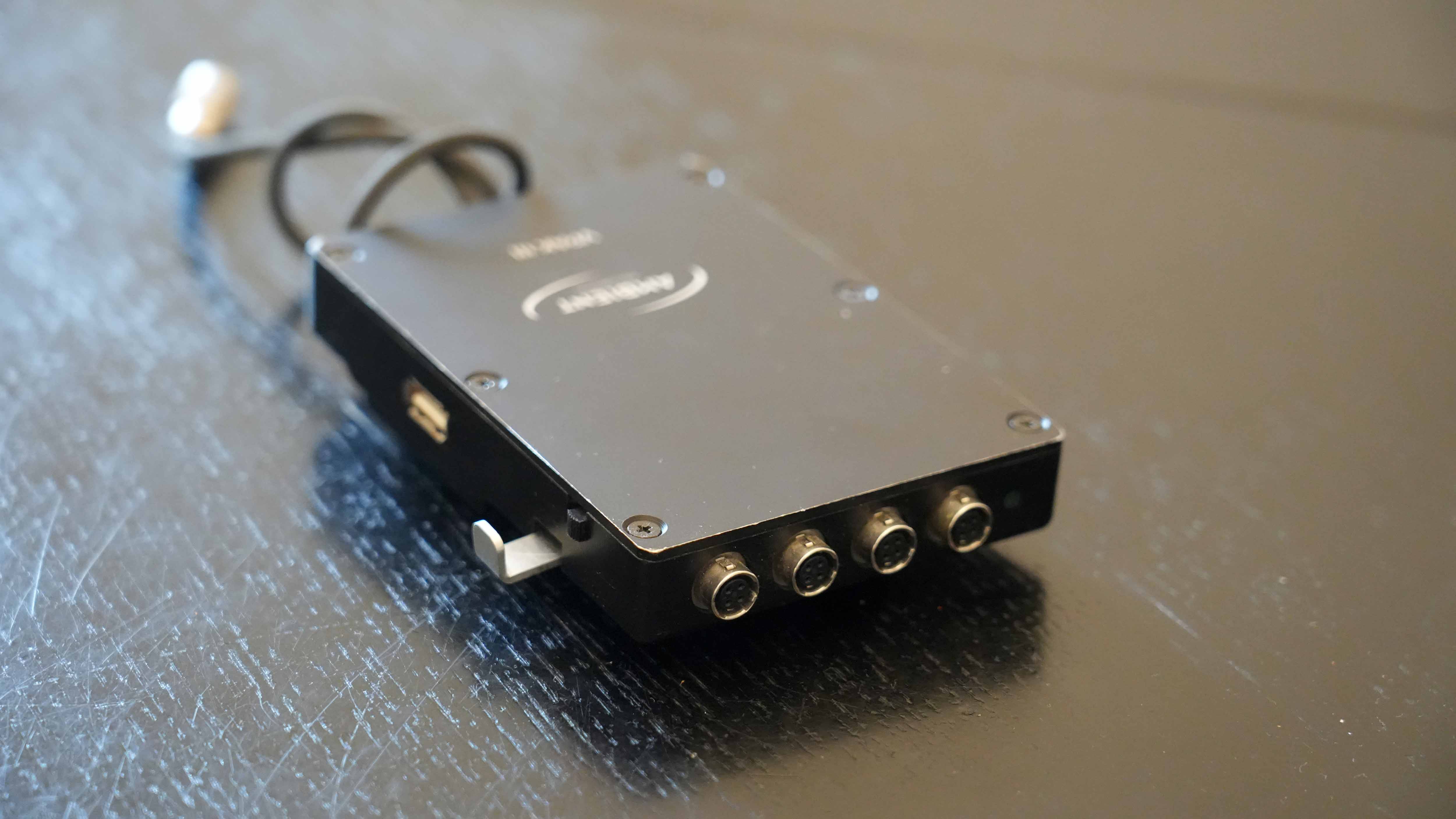

An Profisets bemüht man sich, mit wenigen, leistungsstarken Akkus zu arbeiten. Wie alle Geräte trotzdem mit Strom versorgt werden können. Professionelle Kameras und ihr Zubehör arbeiten meistens mit 12 Volt, in manchen Fällen auch mit 24 Volt Gleichspannung. Doch auch für Tonleute sind solche Stromverteiler nützlich. Gerade wenn man ganze Drehtage mit professionellen Funkstrecken und diversen Mikros die Phantomspeisung brauchen, bewältigen möchte, ist es sehr praktisch, wenn man die Funkempfänger und den Recorder alle aus einem Akku, heute meistens ein V-Mount LiIon Akku, speisen kann. Speziell für den Einsatz in den doch recht kompakten Tontaschen gibt es auch kleinere Stromverteiler-Boxen, meist mit integriertem V-Mount Akkuanschluss.
Häufiger kommen diese Boxen aber an Kameras zum Einsatz. Die verwendeten Akkus, früher im Format NP1, später als Gold-Mount und inzwischen meistens in V-Mount Bauform, sind leistungsstark genug, um nicht nur eine Kamera, sondern auch einen Monitor, Funkschärfe und mehr mit Strom zu versorgen. Das hat den Vorteil, dass man nur einen Akkutyp vorhalten muss und entsprechend auch nur eine Spannungsquelle bezüglich ihres Ladezustands im Auge behalten muss. Dafür sind allerdings Verteilersysteme erforderlich, die im professionellen Umfeld meist mit Lemosteckern arbeiten.
Im Kinobereich kommen meistens Kameras zum Einsatz, die 24 Volt benötigen. Das hat technische Gründe, die höhere Spannung lässt die Geräte stabiler laufen, ermöglicht längere Kabel bei geringeren Leistungsverlusten. Da 24 Volt Akkus recht selten und sehr teuer sind, bieten viele PDBs die Möglichkeit, aus zwei 12 Volt Akkus stabilisierte 24 Volt Ausgangsspannung zu erzeugen.
Unterschiede
Die Verteilerboxen kommen von verschiedenen Herstellern, es gibt sie, je nach Buchsenanzahl und Größe in unterschiedlichen Formaten, doch sie sind alle überraschend teuer. Wer allerdings weiß, wie teuer Lemo Buchsen und Stecker oder auch Hirose bereits im Einkauf für die Hersteller sind, versteht, weshalb man sich hier in einem Hochpreis-Segment befindet. Deshalb sind derartige Boxen, die eher mit D-Tap Ausgängen versehen sind, auch in der Regel nicht ganz so teuer. Außerdem gibt es neben den Platzhirschen wie Arri und Bebob auch preiswertere Alternativen von Tilta oder DwarfConnection.
ARRI K2 Splitting Box, Wooden Camera D-Box, Hawk-Woods VL-SV1, DwarfConnection DC-VOLT V-Mount Battery Plate PRO, Tilta V-Mount Advanced Power Distribution, Bebob COCO-15V III, MID49 Power Distribution Box.
Eigenschaften einer PDB
Man kann sehr viel Geld in so eine Verteilerbox versenken, es kommt wirklich darauf an, was genau man benötigt.
- Was man zu Filmset-Zubehör generell sagen kann, ist dass es eine gewisse Stabilität haben sollte, denn an Filmsets wird das Equipment selten mit Samthandschuhen angefasst.

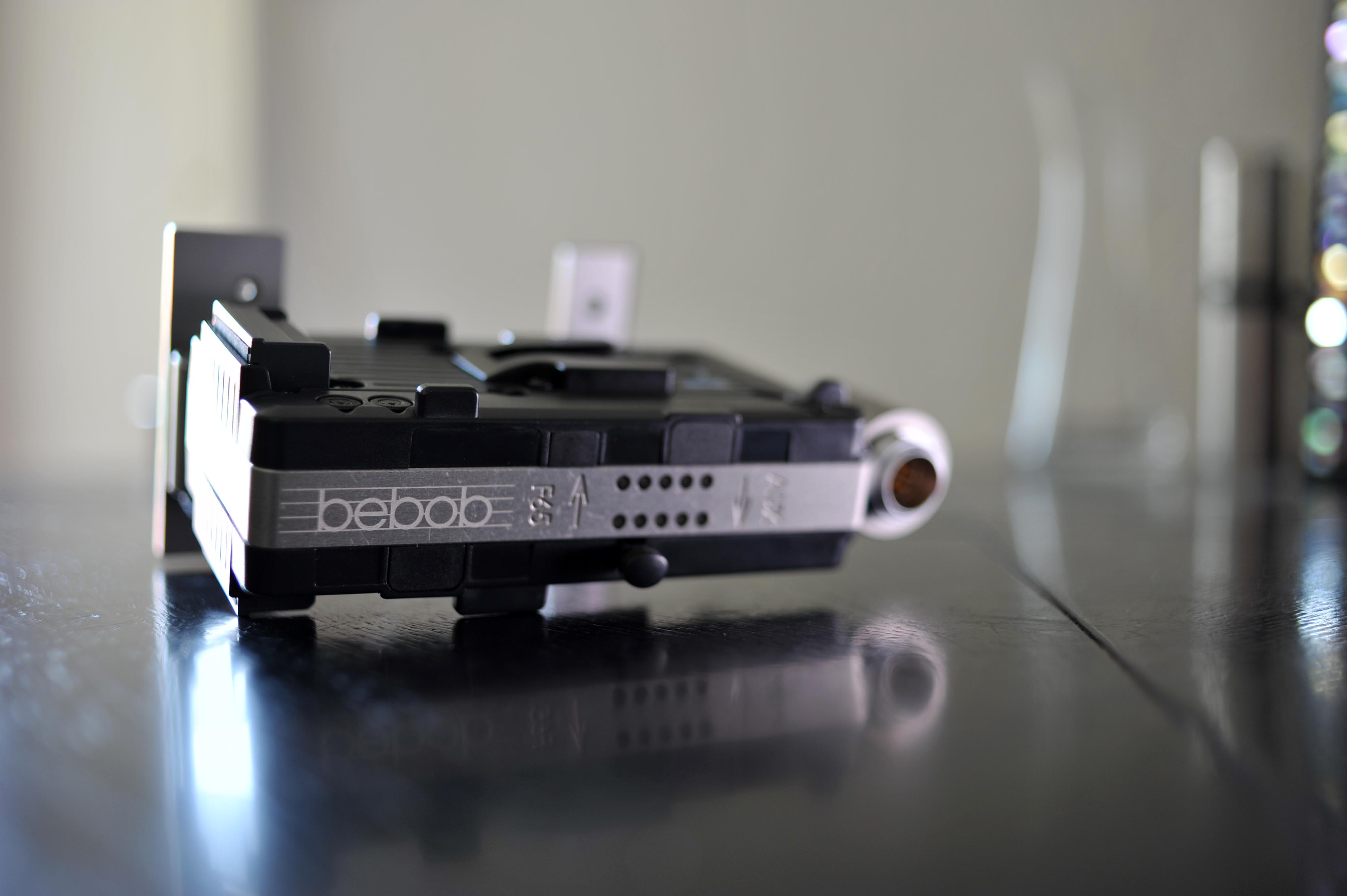

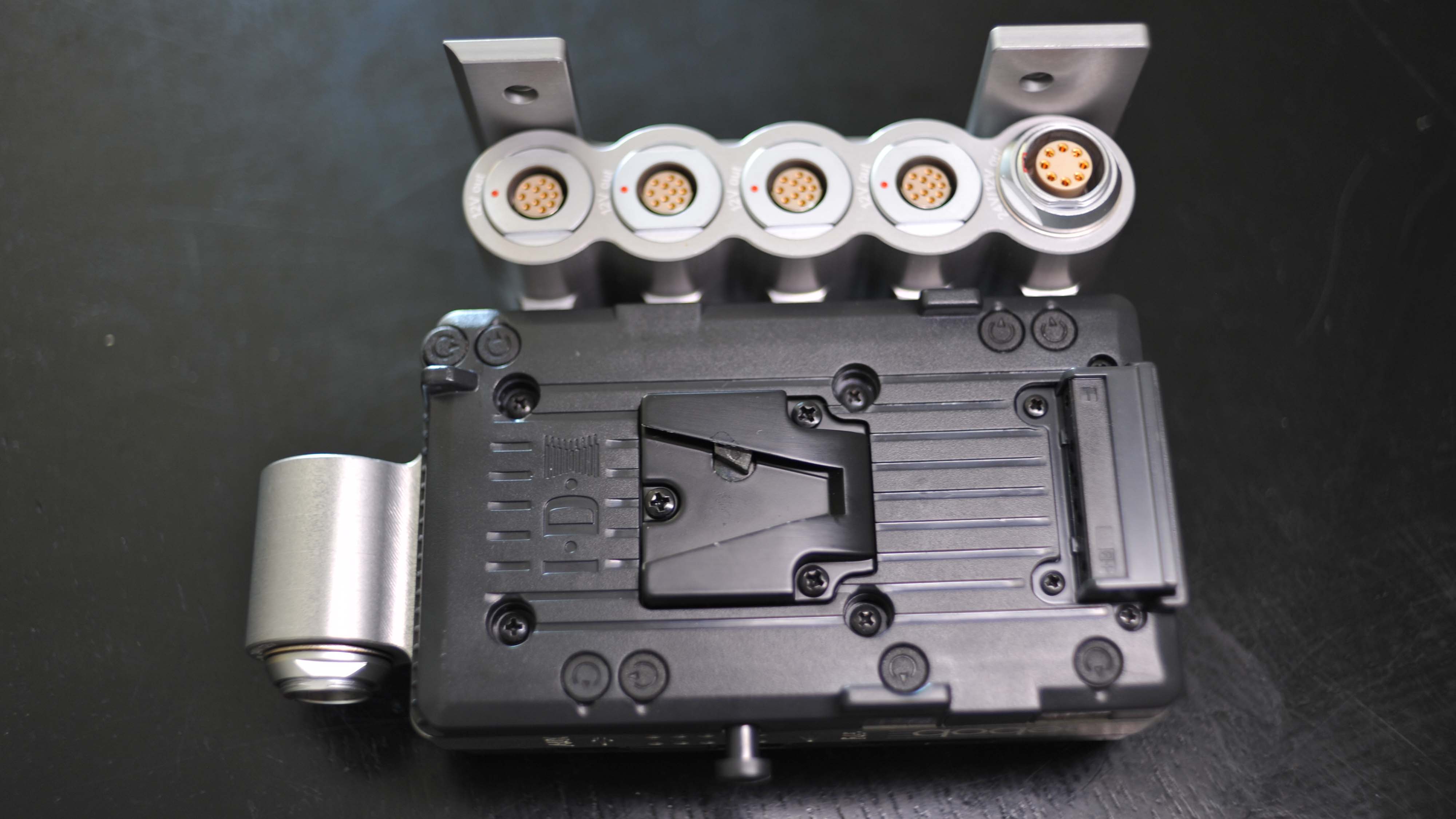

- Wichtig auch die Frage, ob die Verteilerbox einen Spannungseingang hat und diese Spannung nur verteilt oder ob sie eigene V-Mount Anschlüsse hat und die Akkus gleich an der Box angeflanscht werden.
- Stellt die Box einfach nur die Spannung an anderen Buchsen bereit oder stabilisiert sie diese auch (Spannungsregler und Filter) oder stellt sie vielleicht auch verschiedene Spannungen, z.B. 12, 24 oder sogar 48 Volt bereit.
- Wie viele und welche Ausgänge sind vorhanden? 4-Pol XLR, D-Tap, USB, Lemo...
- Welche Gesamtlast kann der Verteiler bereitstellen?
- Sind einzelne Kanäle getrennt voneinander abgesichert? Das stellt sicher, dass beim Kurzschluss eines Kanals nicht alle anderen Ausgänge ebenfalls ausfallen.
- Sind die Buchsen sauber und gut auch bei schwacher Beleuchtung lesbar und gibt es eine optische Kontrolle (LED oder Minidisplay) dass Spannung anliegt?
- Sind ausreichend Ausgänge vorhanden und sind sie sinnvoll und praktisch angeordnet?

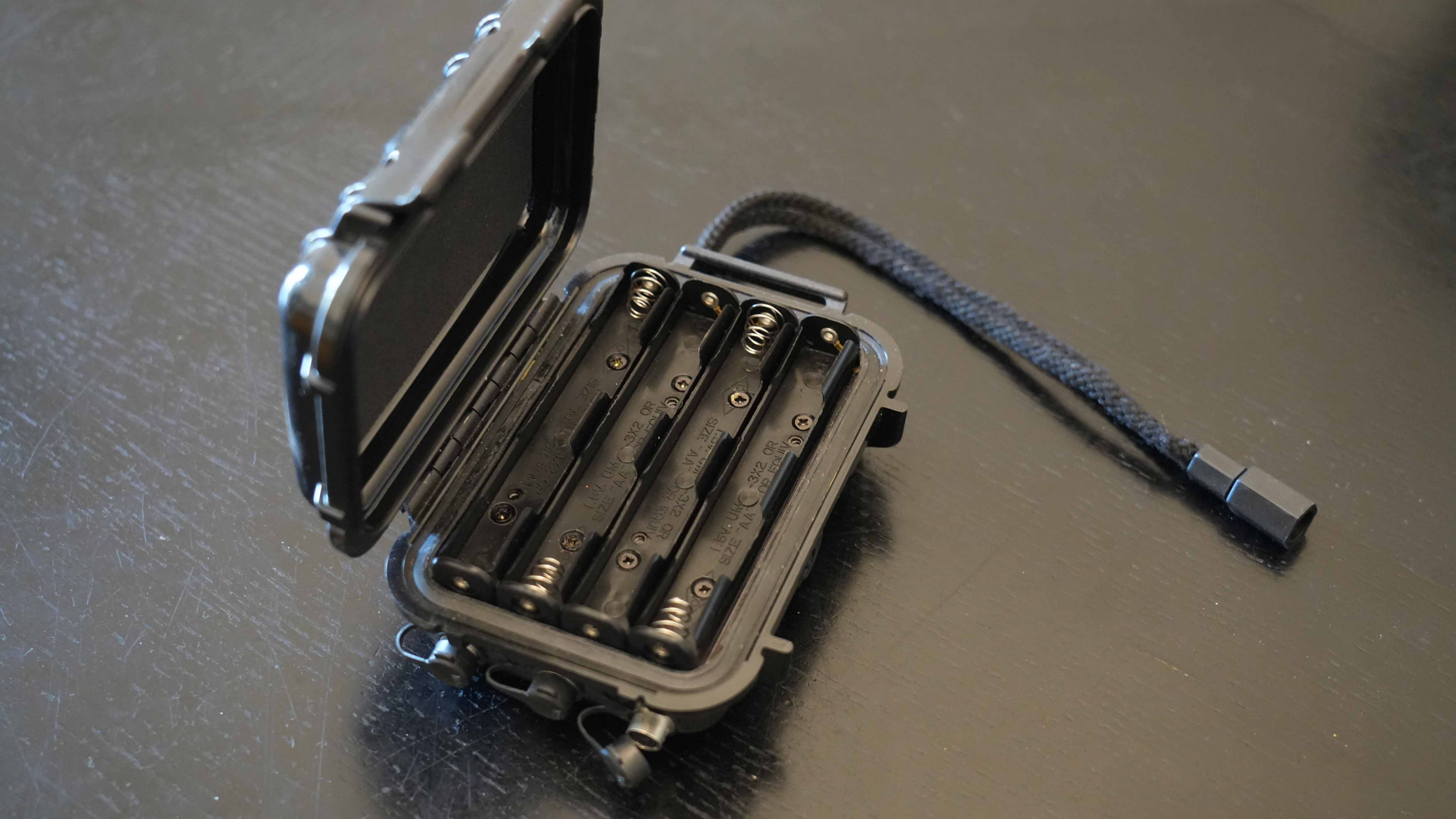

Wenn sie solide gebaut sind, sind solche Boxen sehr langlebig, man kann sie also durchaus auch gebraucht kaufen und zuverlässig verwenden. Man muss sich allerdings darüber im Klaren sein, dass falls man noch nicht über die notwendigen Kabel verfügt und auch keine der Box beiliegen, es noch mal ein ziemliches Investment darstellt, eine Reihe von Lemo-Anschlusskabeln zu kaufen. Während die meisten Boxen einen der professionellen Akkuanschlüsse bedienen, früher Gold-Mount, heute eher V-Mount, gibt es auch Boxen die Betteriefächer besitzen. Das hat manchmal Vorteile etwa wenn man nicht so viele LiIon Akkus im Flugzeug mitführen darf. Standardbatterien gibt es fast überall zu kaufen. Die Spannung aus den Batterien wird dann auf mehrere Stromausgänge nach Außen geführt.
Es gibt sogar Boxen die einen Step-Up Converter besitzen und beispielsweise aus einem USB Anschluss mit nur 5 Volt Gleichspannung auf einen vierpol Lemo Anschluss mit 12 oder 15 Volt hochwandeln. So etwas ist technisch kein Wunderwerk und gibt es bei den Chinesischen Online-Versandhäusern als fertige Platine für wenige Euros. Aber in solch eine Box verbaut ist das für manche Anwender durchaus sehr praktisch. Außerdem können diese Schaltungen nicht zaubern, wenn eine gewisse Leistung benötigt ist, muss auch die Stromquelle genügend Leistung (Watt) bieten.
Die Bandbreite ist also relativ groß, wie man zuverlässige Stromversorgungen an Filmsets einrichtet. Man sollte auf jeden Fall nicht nur die Preise der Power-Distribution Boxen sondern auch die Folgekosten für erforderliche Lemo Verkabelungen (ca. 80,- bis 280,- € pro Kabel) einkalkulieren, um keine bösen Überraschungen zu erleben. Hier bieten manche Dritthersteller wie Tilta manchmal günstigere Alternativen an, die Lemo-Steckkompatibel sind.
