Folienleiterbahn reparieren

Social Media Icons Shop 55

Folienleiterbahn 1 5000

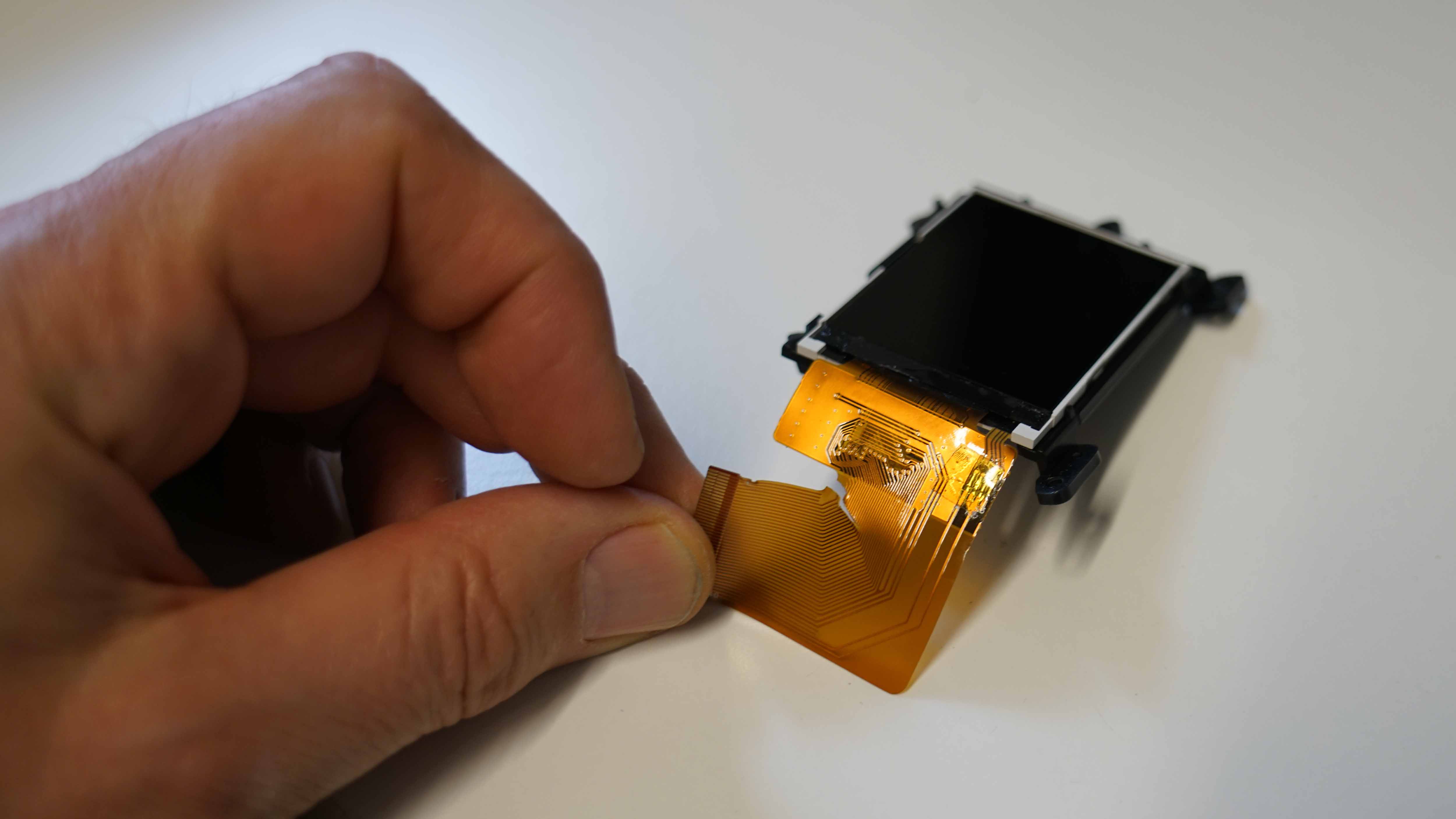

Gerissene Folienleiterbahnen sind nur mit hohem Aufwand reparierbar...



Wenn man bei Geräten Reparaturen vornimmt, sind defekte Folienleiterbahnen besonders kritisch. Selbst wenn man den festen Willen hat, die Funktion von Technik auf jeden Fall zu erhalten um dem Planeten nicht noch mehr Technik-Schrott zuzumuten, bei dieser Art von Defekten kann man sich leicht die Zähne ausbeißen...

Was tun, wenn Folienleiterbahnen gerissen sind? Eigentlich müsste dieser Artikel heißen- vermeidet es, Folienleiterbahnen zu reparieren, es ist mühsam und kompliziert. Unser eindeutiger Rat: Versucht lieber das passende Ersatzteil zu beschaffen! Theoretisch sind Hersteller in vielen Ländern sogar dazu verpflichtet, diese über einen längeren Zeitraum bereit zu halten, doch die Realität sieht oft ganz anders aus. Manchmal gibt es das einfach nicht. Die zweite Alternative,- nach dem identischen Gerät online suchen, welches einen anderen Defekt hat und dem man dann die Leiterbahn entnehmen könnte (Gerät zum "Ausschlachten"), ist auch nicht immer erfolgreich. Dann kann es sein, dass der Leidensdruck so groß wird, dass man sich an die Reparatur einer Folienplatinen heranwagen möchte.

Folienplatinen sind eine zweischneidige Sache. Einerseits ermöglichen sie es, Leiterbahnen statt auf die sonst üblichen Epoxydharzplatten biegsam, leicht und platzsparend herzustellen. Andererseits liegt darin aber auch die Ursache für ihre Verletzlichkeit.



Wenn es nicht anders geht...

Was ist zu tun, wenn es dennoch mal passiert ist und solch eine Folienstruktur eingerissen oder gebrochen ist? Wenn es beim Hersteller des betroffenen Gerätes absolut keine Ersatzfolien gibt? Zunächst einmal muss man die beiden Enden, dort wo sie gerissen sind, stabilisieren. Das kann man mit einer Folie sowie Zwei Komponentenkleber herstellen, dazu schneidet man ein Stück in der Breite der Folienleiterbahn aus streicht es mit dem Kleber ein und drückt es auf die Unterseite des beschädigten Folienleiterbahn.

Mit Tesafilm auf Arbeitsfläche fixieren. Die Arbeitsfläche sollte im besten Fall eine Metallplatte sein, um die Wärme vom Löten gut abzuleiten. Sonst besteht die Gefahr, dass das Trägermaterial, die Folie selbst schmilzt. Außerdem sollte man einen regelbaren Lötkolben und möglichst die niedrigste Temperatur verwenden, bei der das Lötzinn schmilzt. Hier gibt es auch Sorten die einen niedrigeren Schmelzpunkt haben.

  • Aus einem Kabelgeflecht etwa 0,15mm Kabelstücke schneiden, die braucht man zum Überbrücken.
  • Flussmittel
  • Isopropanol Alkohol
  • Isolier & Schutzlack
  • Amtech NC 559 V2 TF Glasfaserstift



Folienleiterbahn 2 5000

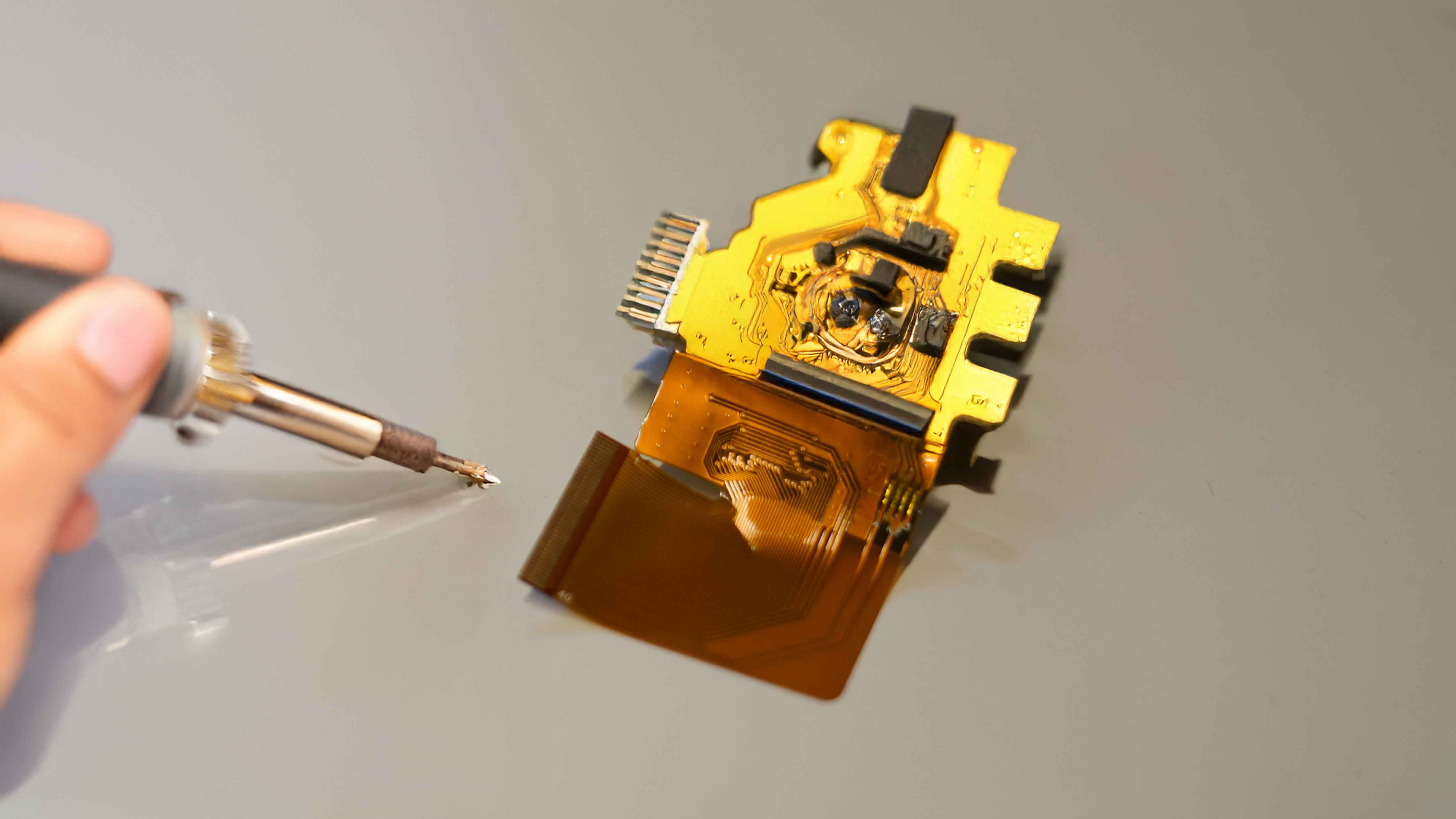

Lötkolben sollten mit niedriger Temperatur und Spezialflussmittel für das Lötzinn verwendet werden



Dann muss man die den Lack über den Leiterbahnenden jeweils mit einem Skalpell oder besser einem Glasfaserstift vorsichtig abkratzen, sodass die leitenden Kupferenden frei liegen. Mit Isopropylakohol und Wattestäbchen die Übergänge reinigen.

Für das Anlöten ist Flussmittel Stanol MiniFluxer ganz wichtig.Temperaturregelung des Lötkolbens auf 280 Grad runterstellen. Beide Enden mit Lötzinn vorbereiten.

Erst an einer Seite die Brücke anlöten, dann auf der anderen mit Pinzette fixieren. Dann kann man die freigelegte Leiterbahnstelle verzinnen. Überschüssiges Lötzinn kann man leicht mit dem Skalpell wegkratzen.



Folienleiterbahn 4 5000

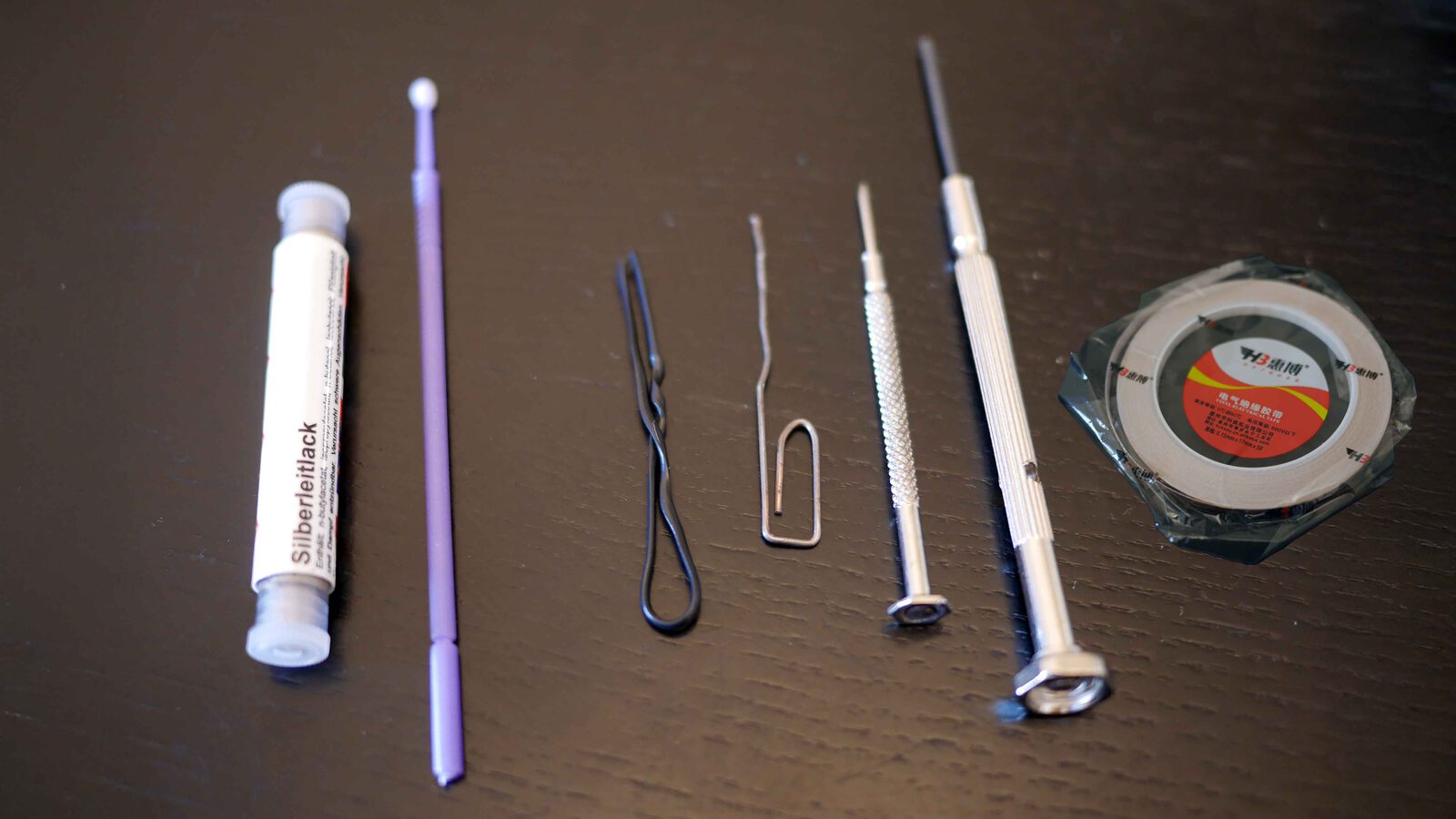

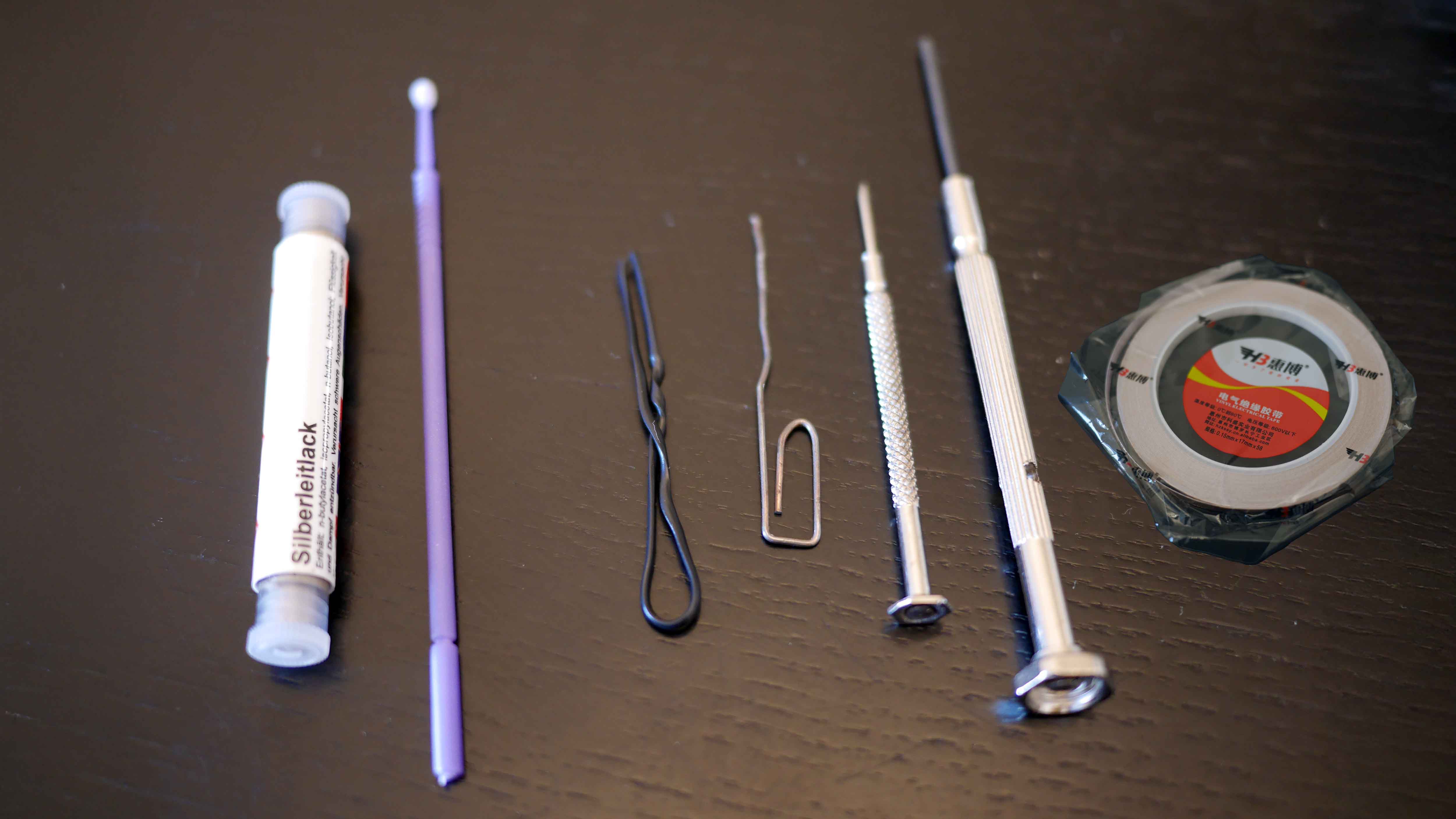

Ein paar Hilfsmittel wie Silberleitlack (links) oder aufklebbare Kupferstreifen (rechts) braucht es schon, um die filigranen Leiterbahnen an den Risstellen zu überbrücken



Leitlack Alternative

Eine alternative Methode wird ohne Löten angewendet: Auch hier muss die Unterseite der Folienplatine an der Bruchstelle verstärkt werden. Dickeres Klebeband oder Folie und Komponentenkleber sind hier angesagt. Danach ebenfalls mit einer Klinge oder einem Glasfaserstift die Folie an den Kontaktstellen vorsichtig abkratzen um die blanken Kabelenden freizulegen. Nun muss man, Leiterbahn für Leiterbahn in einzelnen Schritten alle Kontakte mit Klebeband abkleben und nur die Bahn freilassen, die man gerade reparieren möchte. Es darf also nur jeweils eine Leiterbahn frei sein.

Dann streicht man mit einem feinen Pinsel Silberleitlack (kann man online bestellen) über die Enden der Bruchstelle dieser einen Leiterbahn und zieht die Klebenandstreifen sofort ab. Trocknen lassen und bei der nächsten Leiterbahn genauso vorgehen, bis alle Leitebahnen geflickt sind. Anschließend wenn das geschehen ist, klebt man zum Schutz der Reparaturstelle ein Stück Klebestreifen über alle Reparaturstellen, um diese zu schützen. Man muss hier sehr sorgfältig arbeiten, dass der Silberleitlack nicht benachbarte Leiterbahnen berührt. Sicherheitshalber die Bahnen mit einem Widerstandsmessgerät auf Kurzschluss prüfen. Auch kann sich durch das Silbermaterial der Widerstand der Leiterbahn leicht verändern.

Hilfreich sind auch Kupferleiterbahnen zum Aufkleben. Die kann man mit einer Rasierklinge zurechtschneiden und muss sie dann an den Enden mit der alten Leiterbahn verbinden- zum Beispiel mit Silberleitlack.

Wie man es auch dreht und wendet, es bleibt eine der anspruchsvolleren Reparaturen im Bereich der Elektronik und man sollte sich nur dann daran wagen, wenn es keine Alternativen gibt.
